I fader motorizzati si articolano su 3 livelli per controllare i volumi dei canali, i mix di uscita, le mandate e ritorni degli effetti oppure i monitor mix con l’opzione custom. Qu-16 integra un’interfaccia audio USB 24In/22Out, registrazione audio multitraccia su memorie di massa USB; funzioni di salvataggio e recall di preset e scene. Non manca la possibilità di controllo da remoto tramite app QU-Pad (iOS).

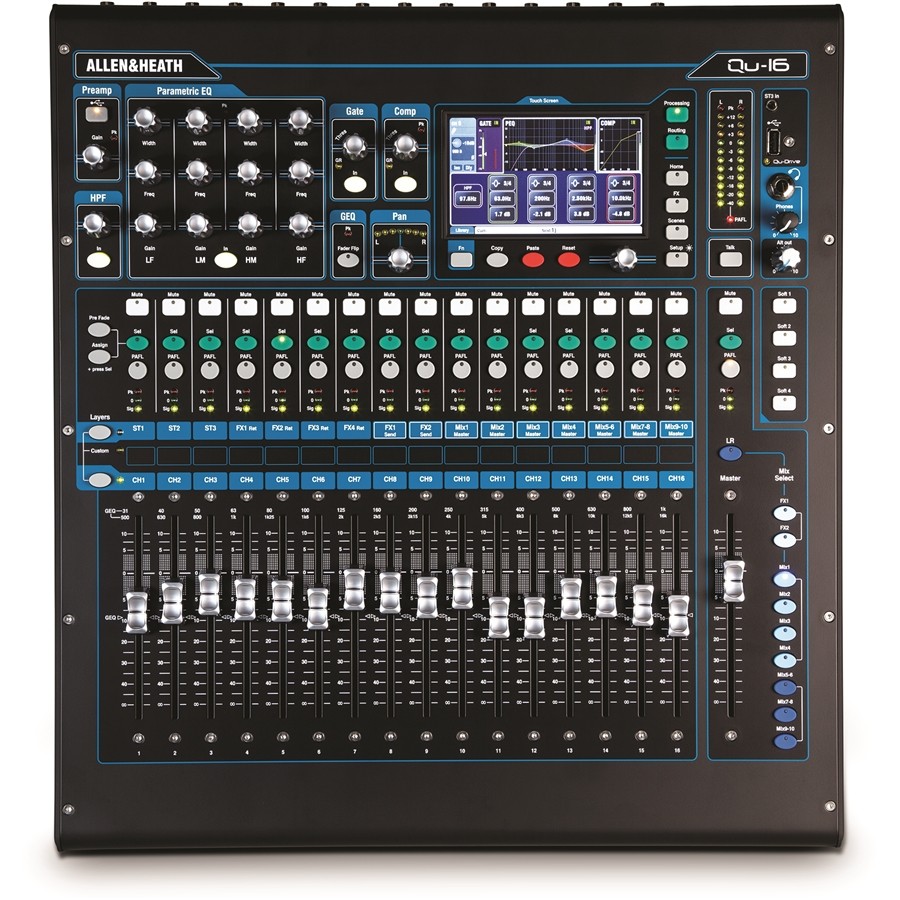

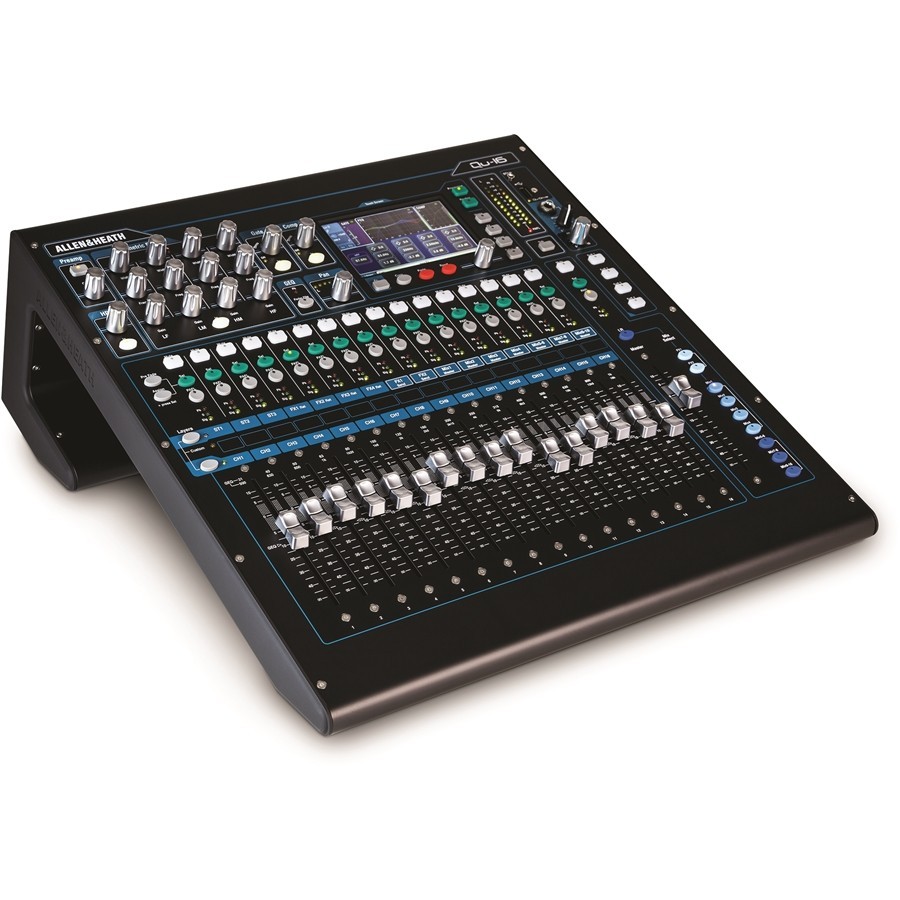

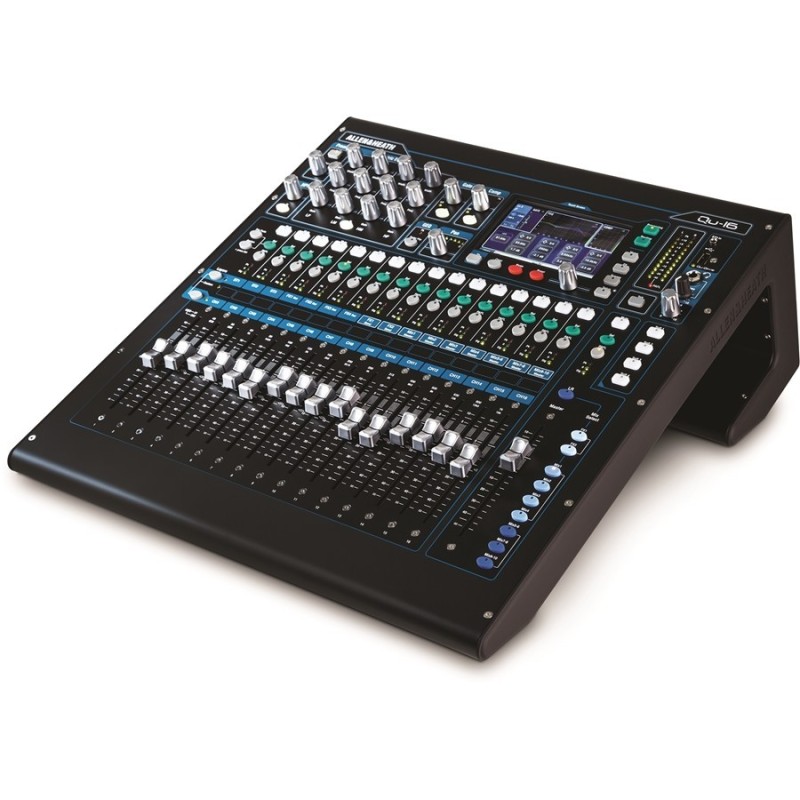

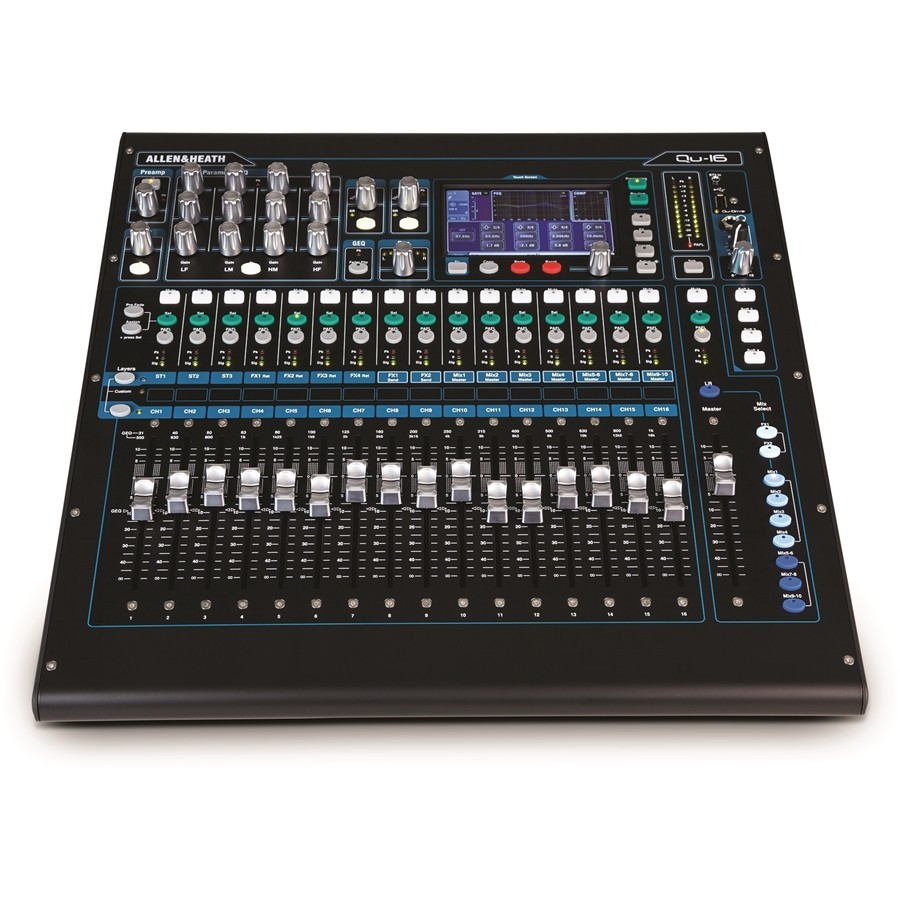

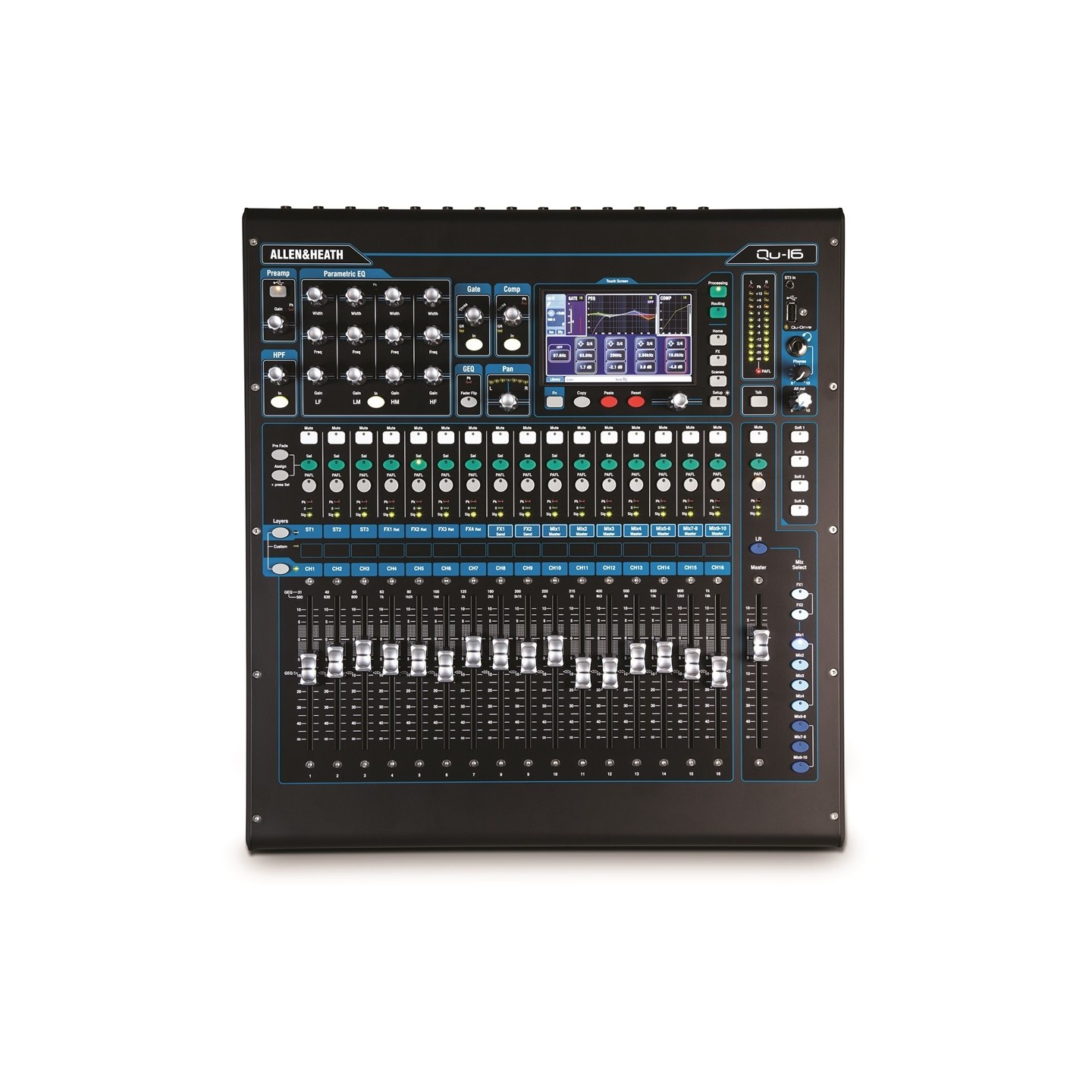

Cattura tutti i dettagli con Allen & Heath Qu-16
Allen & Heath Qu-16 è stato progettato da zero per offrire una qualità del suono professionale dall'ingresso all'uscita. Il mixer Allen & Heath Qu-16 è dotato di sedici preamplificatori AnalogiQ controllati digitalmente, il design del preamplificatore AnalogiQ è stato perfezionato per offrire trasparenza e distorsione minima, con un rumore di fondo estremamente basso. Il tutto mantenendo un suono caldo e musicale che ad alcune console digitali purtroppo manca. La conversione del segnale in ingresso avviene nel regime dei 24 bit con convertitori di alta gamma a bassa latenza. Altrettanto avviene nella conversione digitale-analogica per garantire la stessa qualità in uscita.
Effetti e processori di segnale di alto livello
I processori di dinamica RackFX e gli algoritmi degli FX della serie Allent & Heath Qu sono derivati dalla serie iLive. Alcuni dei più rinomati ingegneri del suono hanno scelto di usare RackFX durante i loro tour per praticità e qualità, preferendo gli effetti on-board a plug-in o rack di effetti esterni. Allent & Heath Qu-16 vanta 4 motori RackFX stereo, emulazioni realizzate con cura di leggendari riverberi classici, gated reverb, delay, modulatori, flanger e molto altro. Gli effetti vengono restituiti al mix su canali di ritorno dedicati; quindi, non si stanno impegnando i canali di ingresso mono o stereo e ciascun ritorno FX stereo ha un EQ parametrico a 4 bande dedicato.
Touch Screen
Il display touch screen da 5 pollici ha una definizione 800x480 pixel e fornisce un rapido accesso a tutte le funzioni di missaggio live e alla configurazione, gestione della memoria e funzioni di salvataggio. Lo schermo si rende fondamentale in fase di routing dei canali e nel momento di patchare gli effetti.

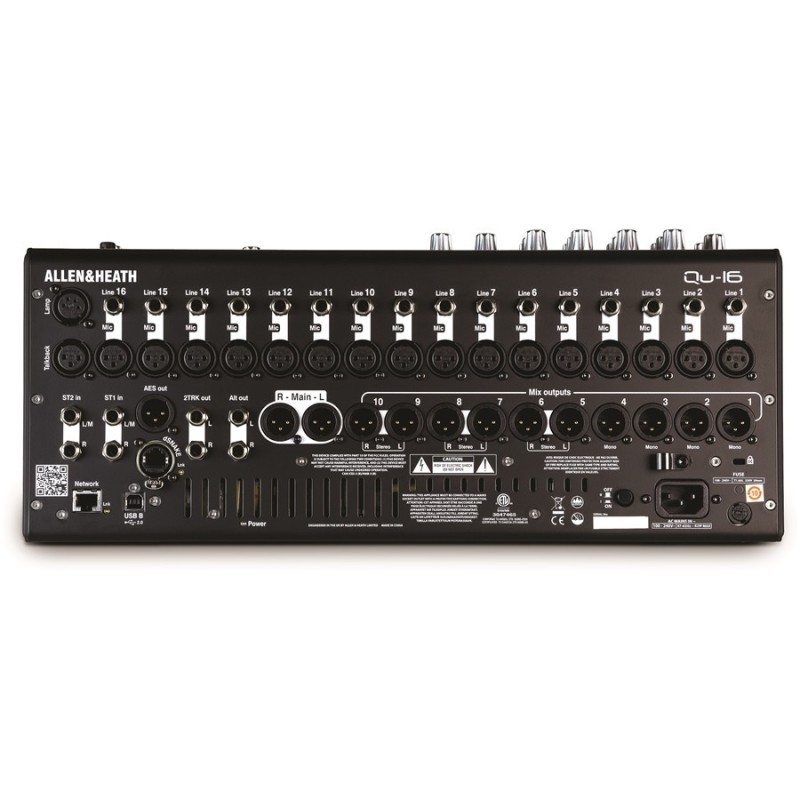

Allen & Heat Qu-16 ha 16 ingressi per segnale di linea su connettori TRS da ¼’ o per segnale microfonico su connettori XLR, 2 ingressi stereo su 4 connettori TRS ¼’, 1 ingresso di linea stereo su connettore mini-jack 3,5mm e un ingresso XLR per Talkback. Per quanto riguarda le uscite abbiamo 10 mix out su connettori XLR, 2 uscite XLR Main mix L/R, Alt out su connettori TRS ¼’, 2TRK out sempre su connettori TRS ¼’, un XLR per AES out, porta dSNAKE, USB tipo B per connessione a DAW e una porta di rete RJ45.

Caratteristiche principali di Allen & Heath Qu-16
4 ritorni effetti stereo e 4 motori effetti
4 soft keys personalizzabili con funzioni assegnabili dall’utente
Touch screen da 5" 800x480 16 milioni di colori
Su tutti gli ingressi: trim, polarità, HPF, gate, insert, EQ parametrico a 4 bande, compressore e delay
Su tutte le uscite: insert, equalizzatore grafico 1/3 di ottava, compressore e delay su uscita Main LR e Mono Mix
Su tutte le uscite stereo: Insert, EQ parametrico a 4 bande, compressore e delay
Preamplificatori: AnalogiQ a 24 bit di fascia alta con latenza molto bassa che garantisce un livello di distorsione estremamente basso
4 motori di effetti stereo, banco di effetti derivati ??dagli effetti professionali iLive
Qu-Drive: registrazione e riproduzione di 18 tracce e tracce stereo direttamente da chiavetta USB o hard disk esterno
Interfaccia audio USB 24x22: fino a 24 tracce selezionabili possono essere trasmesse a un PC o Mac. I ritorni PC o Mac possono essere assegnati ai canali di ingresso.
Plug & play su driver Mac, MDM e ASIO per Windows
Controller midi per software musicale per computer tramite interfaccia USB
Offset audio per il controllo remoto dSnake tramite cavo Cat5e per il collegamento a un audiorack AB168, AR2412 o AR84
Compatibile con il sistema di monitoraggio personale ME: connessione tramite la porta dSnake della console o un audiorack AR2412
Applicazione Qu-Pad: controllo remoto con iPad tramite Wi-Fi (router Wi-Fi non incluso)
Applicazione Qu-You: monitoring personale controllato tramite iPhone, iPad, iPod Touch e Android.
App Qu-Control: interfaccia di controllo wireless personalizzabile dall'utente su iPhone, iPad o iPod Touch
Specifiche tecniche di Allen & Heath Qu-16
Mic/Line Inputs: bilanciato, XLR e 1/4" TRS
Sensibilità degli input: XLR -60 to +5dBu / TRS -50 to +15dBu
Gain analogico: -5 to +60dB, step da 1dB
Livello massimo di ingresso: XLR +19dB / TRS +29dB
Impedenza degli ingressi: XLR >5kO / TRS >10 kO
THD+N, Unity gain 0dB: 0.0005% -89dBu (20-20kHz, Direct Out @0dBu 1kHz)
THD+N, Mid gain +30dB: 0.001% -83dBu (20-20kHz, Direct Out @0dBu 1kHz)
Stereo Line Inputs
Connettori ST1, ST2: 1/4" TRS jack bilanciati, half-normalled
Connettore ST3: 3,5mm mini-jack stereo non bilanciato
Sensibilità ingressi
ST1, ST2: +4dBu
ST3: 0dBu
Trim: +/- 24dBu
Livello massimo di ingresso:
ST1, ST2: +22dBu
ST3: +18dBu
Impedenza ingressi: >7kO
Mix1-10 e L/R Out
Connettori: XLR bilanciati
Impedenza uscite: <75O
Output nominale: +4dBu = 0dB lettura meter
Massimo livello di uscita: +22dBu
Rumore residuo in uscita: -90dBu (mutato, 20-20kHz)
Stereo Alt Out & 2Trk Out
Connettori: jack TRS ¼’ bilanciati
Source (Alt Output/2Trk Output): Patchabile / L/R post-fade
Impedenza uscite: <75O
Output nominale: +4dBu = 0dB lettura meter
Massimo livello di uscita: +22dBu
Rumore residuo in uscita: -90dBu (mutato, 20-20kHz)
AES digital output: 2 canali, frequenza di campionamento 48kHz, XLR, 2,5 Vpp bilanciato terminato 110 O
dSNAKE
ingressi: sorgente remota per CH 1-32, ST1, ST2, ST3
uscite: patchabili da Mix1-10, L/R, Grp1-8, MTX1-4
compatibile con AudioRacks AR2412, AR84, AB168
compatibile con sistema di mix ME
Sistema: XLR bilanciato misurato in uscita XLR, guadagno 0dB, Ingresso 0dBu
Range dinamico: 112dB
Risposta di frequenza: +0/-0.5dB 20Hz a 20kHz
Headroom: +18dBu
Livello operativo interno: 0dBu
Allineamento dBFS: +18dBu = 0dBFS (+22dBu at XLR output)
Calibrazione del meter: 0dB meter = -18dBFS (+4dBu at XLR out)
Indicazioni peak meter: -3dBFS (+19dBu at XLR out)
Indicazioni signal meter: -48dBFS (-26dBu at XLR out)
Tipo di meter: a risposta veloce (peak)
Frequenza di campionamento: 48kHz +/-100PPM
ADC, DAC: 24-bit Delta-Sigma
Latenza: 1.2 ms (da XLR a XLR out)
0.7 ms (da XLR a AES out)
Range di temperature: da 0 gradi centigradi a 35 gradi centigradi
Alimentazione: 100-240V AC, 50/60Hz
Input Processing
Sorgente
CH1-32: locale, dSNAKE o USB
ST1,ST2: locale, dSNAKE o USB
ST3: locale, dSNAKE o USB
Sorgente USB: Qu-Drive o USB B Streaming
Stereo link: coppie di input pari/dispari
Link options: preamp, polarità, sidechain, fader/mute, pan
Polarità: normale/invertita
Filtro passa alto: 12dB/ottava 20Hz-20kHz
Insert: Assegna FX1-4 ai canali di ingresso
Delay: fino 85ms
Gate: sidechain/autonomo
Threshold / Depth  da -72dBu a +18dBu / da 0 a 60dB
Attack / Hold / Release 50us to 300ms / 10ms to 5s / 10ms to 1s
PEQ: 4 bande completamente parametriche, 20-20kHz, +/-15dB
Banda 1: LF Shelving (Baxandall), campana
Bande 2/3: campana
Banda 4: HF Shelving (Baxandall), campana
Larghezza delle bande: Q non costante, variabile da 1.5 a 1/9 di ottava
Compressore: sidechain/autonomo
Treshold / Ratio: da -46dBu a 18dBu / da 1:1 a infinito
Attack / Release: 300us – 300ms / 100ms - 2s
Knee: soft / hard
Tipologie: Peak Manual, RMS Manual, SlowOpto, PunchBag
Mix processing
Direct Out del canale a USB: Follow Fader, Follow Mute (global option)
Selezione sorgente (global): Post-Preamp, Pre-Eq, Post-Delay
Insert: Assegna FX ai canali Mix
Delay: fino a 170ms
GEQ: Costante 1/3 ott, 28 bande 31Hz-16kHz, Guadagno di +/- 12 dB
PEQ: 4 BANDE PARAMETRICO, 20Hz-20kHz, +/-15dB
Banda 1: LF Shelving (Baxandall), campana
Bande 2/3: campana
Banda 4: HF Shelving (Baxandall), campana
Larghezza campana: Q non costante, variabile da 1.5 a 1/9 di ottava
Compressore: sidechain/autonomo
Threshold / Ratio: da -46dBu a 18dBu / da 1:1 a infinito
Attack / Release: 300us – 300ms / 100ms - 2s
Knee: soft/hard
Tipologie: Peak Manual, RMS Manual, SlowOpto, PunchBag
FX
Effetti interni: 4 x RackFX engine, Send>Return o Instert
Audio Tools
Tipologie: riverbero, delay, gated reverb, ADT
Chorus, symphonic chorus, phaser, flanger
4 ritorni stereo dedicati: fader, pan, mute, routing su mix/LR, PEQ a 4 bande
PAFL: PFL o stereo in-place AFL, da 0 a -24dB Trim, delay 85ms
Talkback: assegnabile su qualsiasi mix, 12dB/ottava HPF
Generatore di segnale: assegnabile a qualsiasi mix, sinusoide/pink noise/white noise/band-pass noise
RTA: 31 bande 1/3 di ottava 20-20kHz, sorgente PAFL
USB audio
Qu-Drive: USB A
Registrazione stereo: 2 canali, WAV 48kHz, 24-bit, patchabile
Stereo playback: 2 canali, WAV, 44.1 o 48kHz, 16 o 24-bit, o su ST3
Registrazione multitraccia: 18 canali, WAV, 48kHz, 24-bit
playback multitraccia: 18 canali, WAV, 48kHz, 24-bit
USB audio streaming: USB B, Core Audio compliant
Mandate (upstream): 24 canali, WAV, 48kHz, 24-bit
Ritorni (downstream): 22 canali, WAV, 48kHz, 24-bit
Controlli
Faders: 100mm, motorizzati
Touch Screen: 5" TFT, risoluzione 800x480
Soft keys: 4
Gruppi Mute: 4
Gruppi DCA: 4
Network: TCP/IP Ethernet per MIDI e iPad app
Peso e Dimensione
Mixer: 440x500x186mm
Montato su rack: 483x472x190mm
Dimensione pacchetto spedito: 610x680x350mm
Peso del mixer: 10KG
Peso pacco spedito: 13,5KG
